쏘나타 DN8 디엣지 맵핑, 1.6 터보 ECU 맵핑 전후 다이노 변화

쏘나타 DN8 디엣지 맵핑

1.6 터보 ECU 맵핑 전후 다이노 변화

---

쏘나타 DN8 디엣지 1.6 터보 ECU 맵핑 실제 작업 사례입니다. 작업 전후 Dynojet 데이터를 기준으로 출력·토크·부스트 변화와 세팅 시 확인해야 할 차량 조건을 정리했습니다.

---

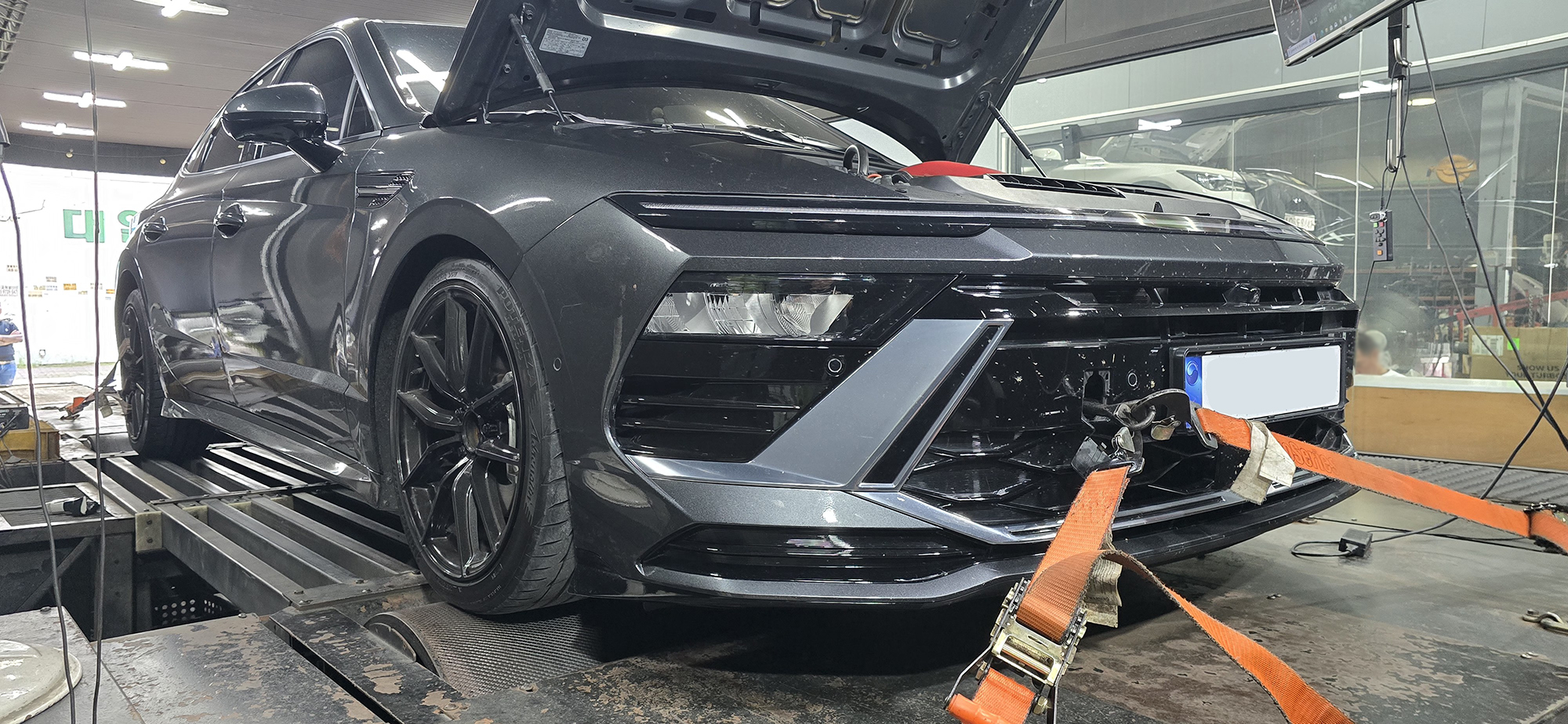

이번에 프로스로 입고된 차량은
쏘나타 DN8 디엣지 1.6 터보입니다.



ECU 맵핑 작업을 진행하였고,
작업 전과 작업 후 모두 Dynojet에서 측정해
출력과 토크, 부스트 변화를 확인했습니다.















1.6 터보 차량을 세팅할 때는
최고마력 숫자 하나만 높이는 방향으로
작업 결과를 판단하지 않습니다.



토크가 어느 회전 영역에서 형성되는지,
출력이 이후 어떻게 이어지는지,
부스트 곡선과 전체적인 출력 흐름이
서로 어떻게 연결되는지를 같이 봅니다.















디엣지 1.6 터보 ECU 맵핑에서 보는 부분

쏘나타 DN8 디엣지 맵핑을
단순히 출력 숫자를 올리는 작업이라고만
생각하기는 어렵습니다.



터보 가솔린 차량의 ECU에서는
일반적으로 연료와 점화, 부스트 제어,
토크 요청과 스로틀 반응 등이
서로 연계되어 있습니다.



그래서 부스트 수치 하나만 높여놓고
결과를 판단하지 않습니다.



차량의 현재 조건을 기준으로
토크가 만들어지는 과정과
출력이 이어지는 형태까지 살펴보면서
전체적인 세팅 방향을 잡습니다.



같은 쏘나타 DN8 디엣지 1.6T라도
주행거리와 관리 상태,
기존 ECU 작업 여부와 튜닝 구성에 따라
시작 조건은 달라질 수 있습니다.















ECU 세팅은 부스트만 올리는 작업이 아닙니다.

터보 차량의 그래프를 보면
부스트 변화가 먼저 눈에 들어올 수 있습니다.



하지만 출력이 달라진 이유를
부스트 하나만으로 설명해서는 안 됩니다.



부스트와 함께 연료, 점화,
토크 제어와 스로틀 반응 등이
서로 연결되어 있기 때문입니다.



특히 출력 수치만 보고
무조건 높은 부스트가 좋은 세팅이라고
판단하는 것도 맞지 않습니다.



프로스에서는 최고점뿐 아니라
그 앞뒤의 출력 곡선을 같이 봅니다.



중속 영역에서 토크가 어떻게 형성되고,
회전수가 올라가면서 출력이
어떤 흐름으로 이어지는지를 확인합니다.















쏘나타 DN8 디엣지 맵핑 전후 다이노

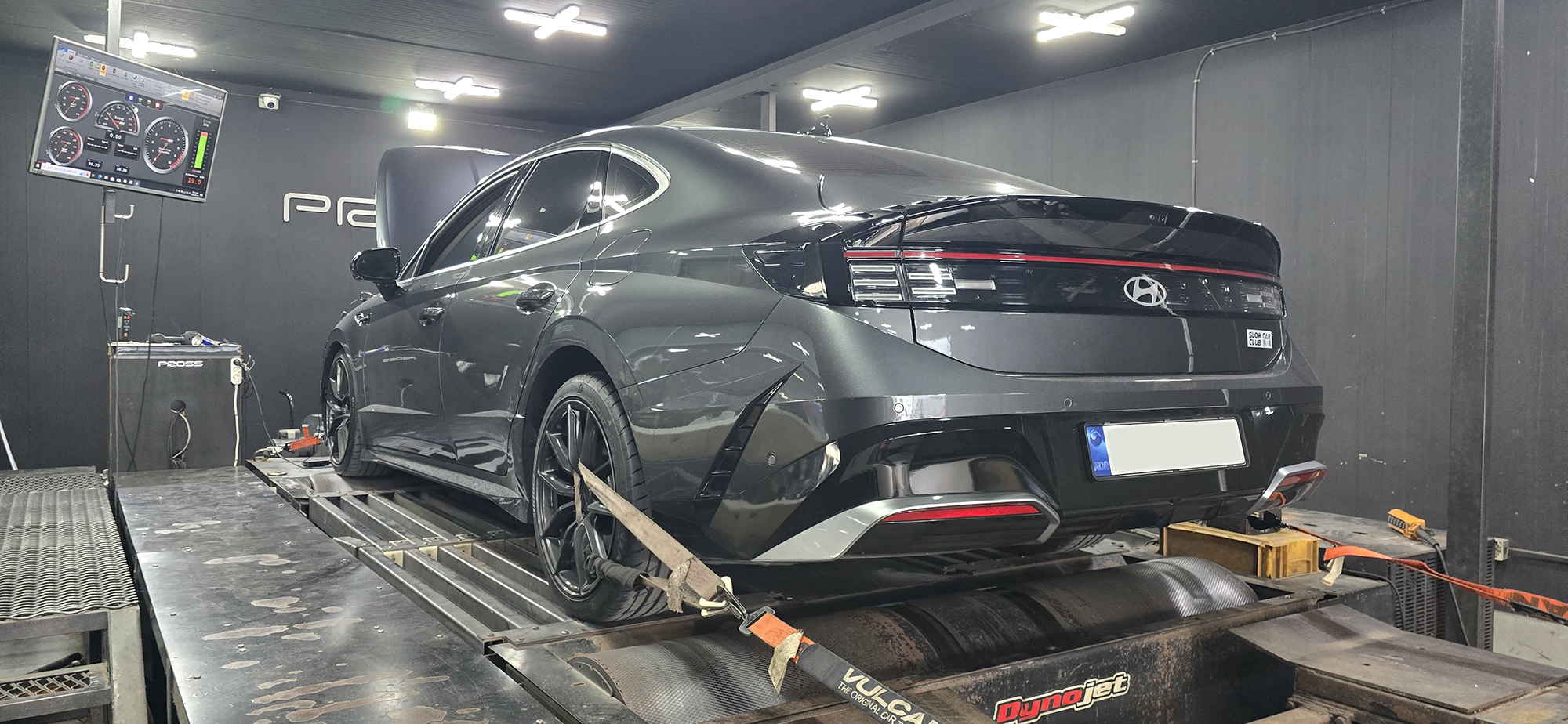

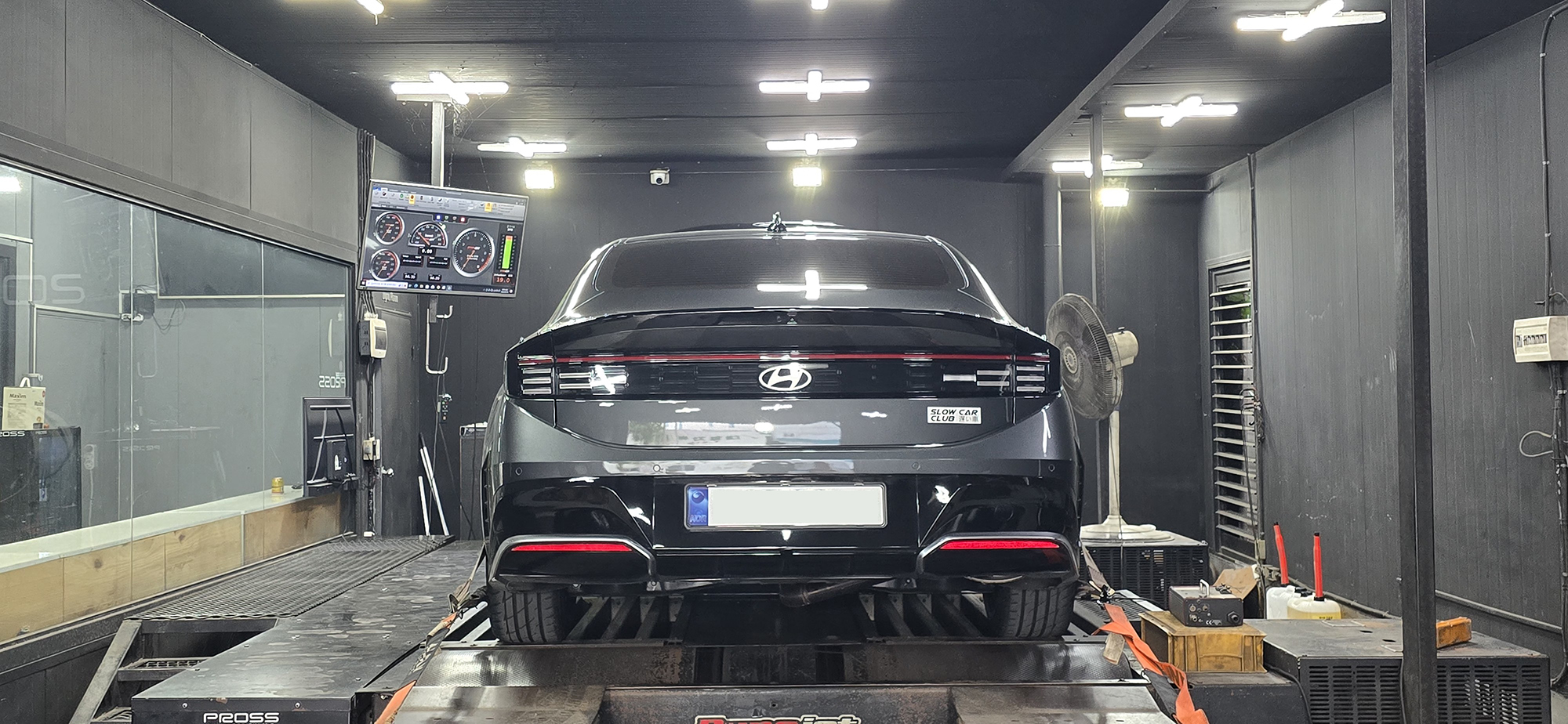

이번 차량은 ECU 작업 전후를
동일한 Dynojet Research에서 확인했습니다.



그래프에서 빨간색은 작업 전,
파란색은 작업 후 데이터입니다.



항목	작업 전	작업 후	변화
최고출력	162.15hp / 5,210rpm	198.90hp / 4,960rpm	+36.75hp
최대토크	28.31kg·m / 2,560rpm	34.94kg·m / 3,440rpm	+6.63kg·m
최대부스트	1.07bar / 4,410rpm	1.45bar / 4,710rpm	+0.38bar

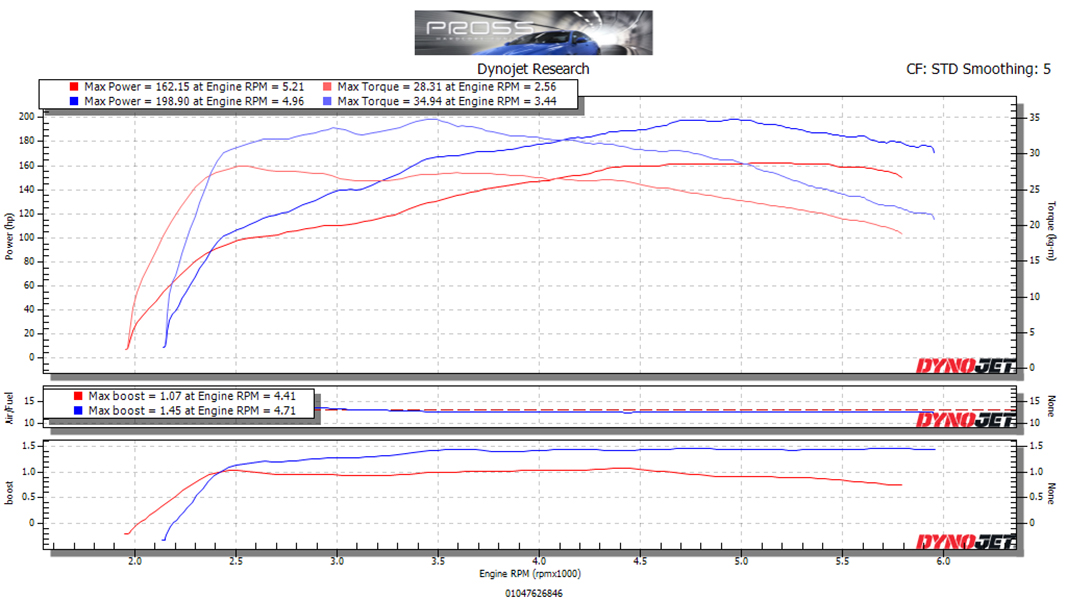

ECU 맵핑 작업 전후
Dynojet 그래프입니다.



상세 수치를 확인한 뒤에는
그래프가 어느 회전 영역에서
달라지는지를 보는 것이 중요합니다.



작업 후에는 출력과 토크 곡선의 형태가
작업 전과 다르게 나타나며,
중속 이후 출력이 이어지는 구간에서도
두 그래프의 차이를 확인할 수 있습니다.



최대토크가 형성되는 지점은
작업 후 더 높은 회전 영역으로 이동했고,
최고출력이 기록된 지점은
작업 전보다 조금 앞쪽에서 나타납니다.



아래 부스트 그래프에서도
두 데이터의 흐름이 다르게 확인됩니다.















작업 전에는 현재 차량 조건을 먼저 봅니다.

쏘나타 DN8 ECU 맵핑 상담에서는
연식과 주행거리부터 확인합니다.



기존 맵핑 이력,

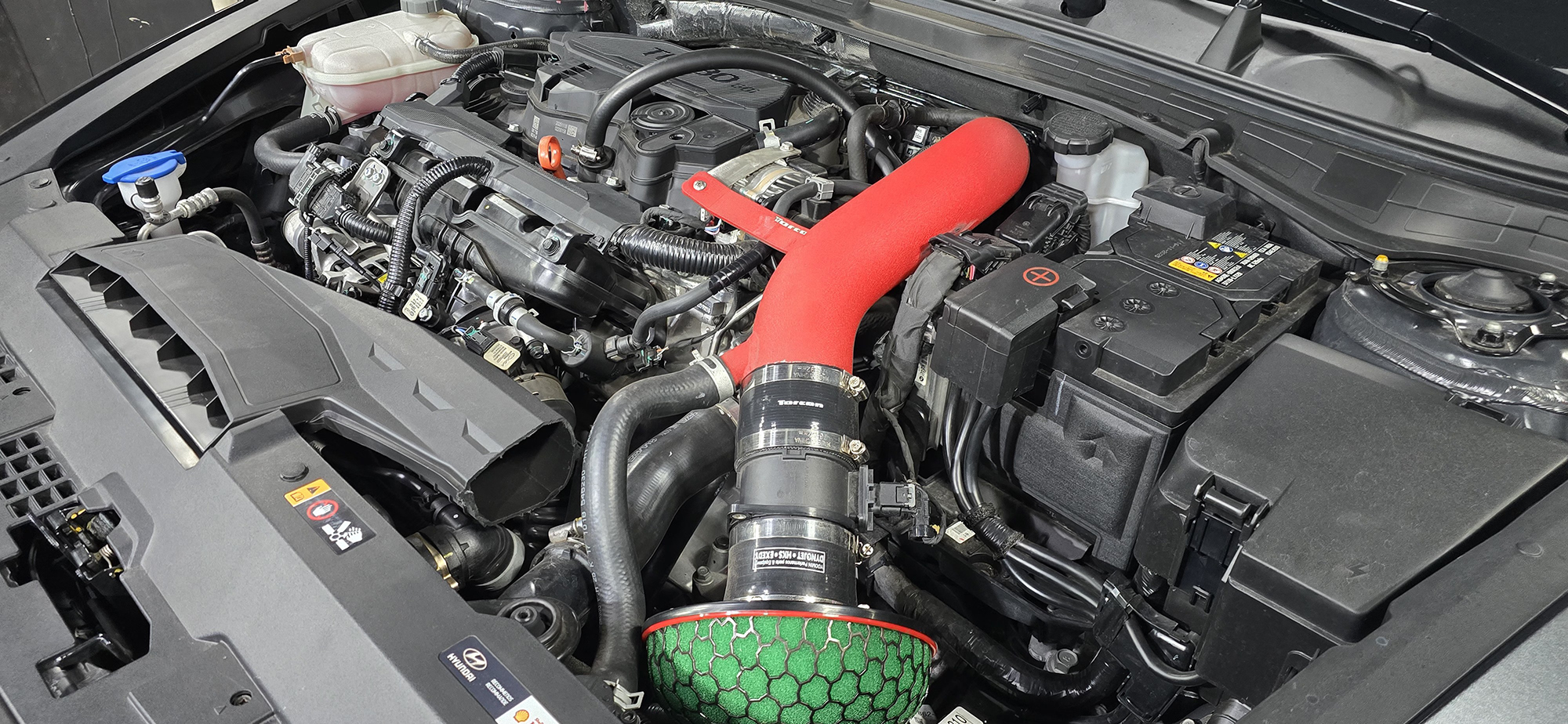

흡기와 배기 등 현재 튜닝 구성,
사용 연료와 경고등 여부도
세팅 방향에 영향을 줄 수 있습니다.



점화계통과 냉각 상태,
엔진 컨디션처럼 기본적인 부분도
출력을 사용하는 터보 차량에서는 중요합니다.















맵핑 후에는 관리도 같이 봐야 합니다.

ECU 맵핑 이후에는
높아진 출력만 볼 것이 아니라
차량 관리도 같이 생각해야 합니다.



엔진오일과 점화계통, 냉각 상태 등은
꾸준히 확인하는 것이 좋습니다.



출력과 토크를 적극적으로 사용하는 운행이 많다면
연료 소비와 소모품 부담 역시
늘어날 수 있습니다.















내 쏘나타 DN8 디엣지도 맵핑이 가능할까?

쏘나타 DN8 디엣지 1.6 터보 맵핑을
고민하고 있다면 차량 정보부터
정확하게 알려주시는 것이 좋습니다.



차량 연식과 주행거리,
1.6 터보 여부, 사용 연료,
현재 튜닝 구성과 기존 ECU 작업 이력,
경고등이나 이상 증상이 있는지를 알려주시면
상담이 훨씬 수월합니다.



쏘나타 DN8 맵핑 비용 역시
차량 상태와 기존 세팅,
필요한 작업 범위에 따라 달라질 수 있습니다.



쏘나타 DN8 디엣지 1.6 터보 ECU 맵핑을 고민하고 있다면 현재 차량 정보와 튜닝 구성, 기존 ECU 작업 이력을 함께 보내주세요. 프로스에서 차량 컨디션과 원하는 방향을 확인한 뒤 필요한 작업 범위와 비용을 안내드리겠습니다.
